Трубныйл лазер, модель S
СПЕЦИАЛИЗИРОВАННЫЙ СТАНОК ДЛЯ ЛАЗЕРНОЙ РЕЗКИ ТРУБ, LT-6020S
|
Базовые параметры |
||
|---|---|---|
|
Длина обрабатываемой трубы |
мм |
6000, 8000, 10000, 12000 (опционально) |
|
Диаметр обрабатываемой заготовки |
мм |
ⱷ10-ⱷ250 (ⱷ10-ⱷ120, ⱷ10-ⱷ170, ⱷ10-ⱷ350 опционально) |
|
Максимальная скорость |
об/мин |
120 |
|
Ускорение по оси X,Y |
G |
1.2 |
|
Точность позиционирования |
X, Y, мм/1000мм |
±0.03 |
|
Точность повторного позиционирования |
X, Y, мм/1000мм |
±0.02 |
|
Максимальная загрузка трубы |
кг |
1000 |
|
Габаритные размеры |
мм |
17585 х 4750 х 2250 |
|
Конфигуратор |
||
|---|---|---|
|
Волоконно-лазерный источник |
Китай |
Maxphotonics, Raycus, IPG |
|
Мощность источника |
Вт |
1000 - 8000 |
|
Диаметр/размер резки трубы |
мм |
ⱷ10-ⱷ250 (ⱷ10-ⱷ120, ⱷ10-ⱷ170, ⱷ10-ⱷ350 опционально) |
|
Режущая голова с автофокусом и автоматическим регулированием высоты |
Швейцария |
RayTools BM110 (BEAM MOTION) для ≤4KW Procitec для ≥6KW |
|
Система резки |
ПО |
FSCUT CypCut 5000 EtherCAT Bus system |
|
Система для нестинга |
ПО |
TubesT 3D Nesting Software |
|
Патрон, поворотное устройство |
Пневматический патрон с автоматическим центрированием |
|
|
Поддержка трубы |
Сервопривод с плавающей опорной трубкой вверх и вниз |
|
|
Корпус станины |
Сварная трубная рама, сталь (≤4 кВт) Сварные пластины, сталь (6 кВт) |
|
|
Патентный дизайн |
Система быстрой загрузки труб заднего патрона (размер трубы в пределах 90мм) |
|
|
Профессиональный охладитель |
Китай |
Hanli |
|
Сервомотор и драйвер |
Япония |
Panasonic EtherCAT Servo Motor and Driver |
|
Редуктор |
Япония |
SHIMPO |
|
Линейные направляющие |
Тайвань |
HIWIN |
|
Зубчатая рейка |
Тайвань |
YYC |
|
Электрические детали |
Франция |
Schneider |
|
Пневматика |
Япония |
SMC |
|
Автоматическая система смазки |
Китай |
GOLDKA |
|
Пылеотводящий вентилятор |
Воздушный вентилятор 1,5кВт включено |
|
|
Сменные запчасти |
10 защитных линз, 10 форсунок, 2 керамических кольца включено |
|
Опции |
||
|---|---|---|
|
Патрон |
мм |
ⱷ10-ⱷ120, ⱷ10-ⱷ170, ⱷ10-ⱷ250, ⱷ10-ⱷ350 |
|
Изменение длины реза |
мм |
8000, 10000, 12000 |
|
Автоматизация |
||
|---|---|---|
|
Загрузка полуфабрика |
мм |
6000, 8000, 10000, 12000 |
|
Разгрузка изделий |
мм |
3000, 6000 |
ПРЕИМУЩЕСТВА:
- высокоскоростная и высокоточная лазерная резка круглой, квадратной, прямоугольной, элиптической трубы, профиля и труб нестандартной формы, особенно тонкой трубы от 10 мм - до 350мм
- пневматический патрон с полным ходом собственной разработки, интелектуальная идентификация и удерживания всех видов труб. Безопасный и эффективный
- облачная система ACME, основанная на сборе данных оборудования для лазерной резки в режиме реального времени посредством анализа больших промышленных данных для достижения интелектуальных возможностей обработки
- программное обеспечение для раскроя имеет функцию трехмерного моделирования, оно может отображать процесс резки на компьютере, улучшать искуственную эффективность
- оснащен тремя патронами, полная сервоопора
- полноходный патрон, автоматическая регулировка, интелектуальная система обратной связи по давлению, которая саморегилируется в зависимости от диаметра и толщины трубы
- интелектуальная идентификация и поддержка всех видов труб, обнаружение в реальном времени и сигнализация
- повышенная точность обработки и снижения эффекта качания благодаря конструкции с тремя патронами
- движение рычажного механизма с тремя патронами позволяющий делать перехват заготовки и резать трубу без отхода. Настоящий "0" хвост. Экономия производственных затрат

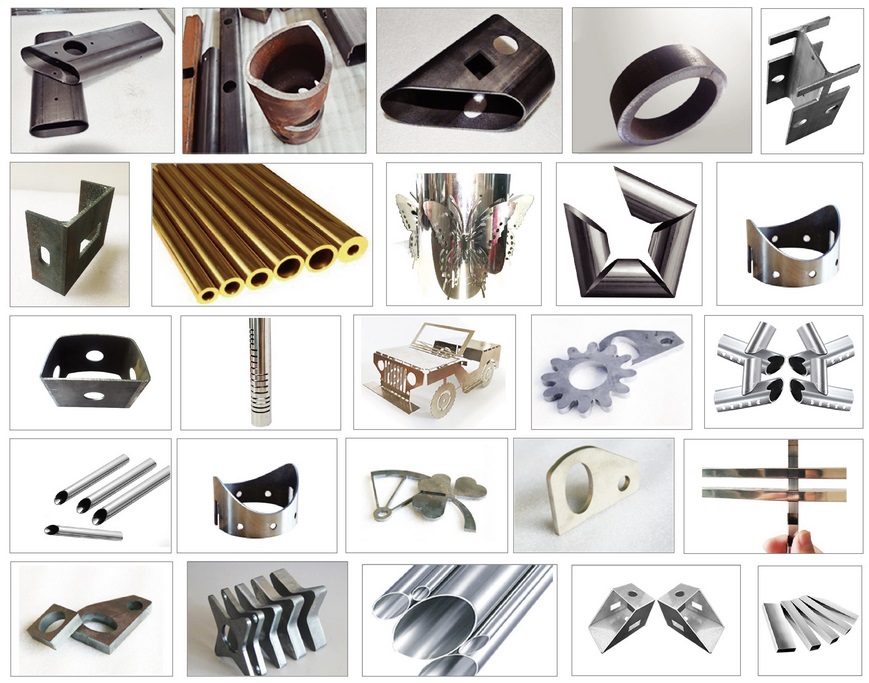

ОБРАЗЦЫ РЕЗА
СМЕННЫЕ ЗАПЧАСТИ
