Трубный лазер, модель D

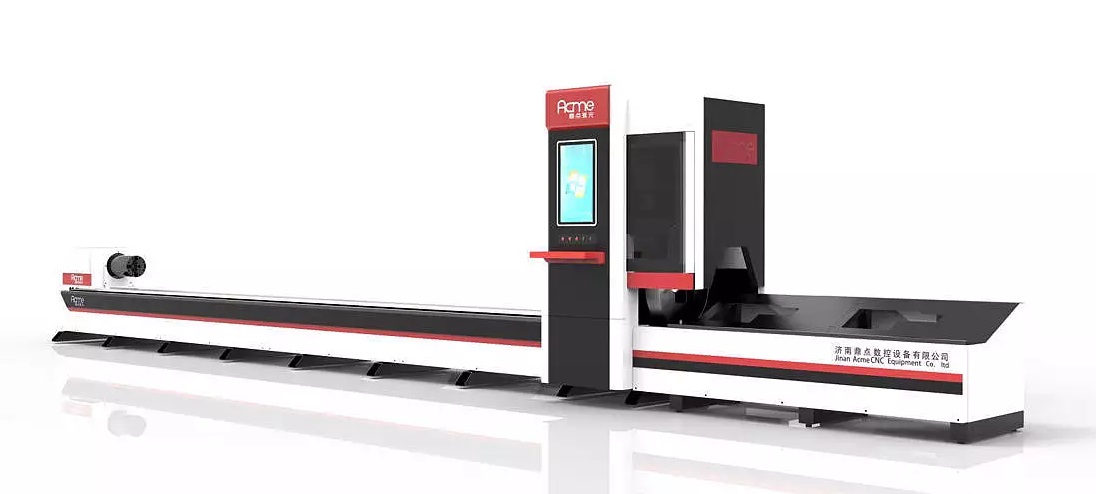

СПЕЦИАЛИЗИРОВАННЫЙ СТАНОК ДЛЯ ЛАЗЕРНОЙ РЕЗКИ ТРУБ, LT-6020D
|
Базовые параметры |
||
|---|---|---|
|
Длина обрабатываемой трубы |
мм |
6000 |
|
Диаметр обрабатываемой заготовки |
мм |
ⱷ10-ⱷ250 |
|
Максимальная скорость |
об/мин |
100 |
|
Ускорение по оси X,Y |
G |
1.0 |
|
Точность позиционирования |
X, Y, мм/1000мм |
±0.03 |
|
Точность повторного позиционирования |
X, Y, мм/1000мм |
±0.02 |
|
Максимальная загрузка трубы |
кг |
1000 |
|
Габаритные размеры |
мм |
9965 х 1450 х 1720 |
|
Конфигуратор |
||
|---|---|---|
|
Волоконно-лазерный источник |
Китай |
Maxphotonics, Raycus, IPG |
|
Мощность источника |
Вт |
1000 - 4000 |
|
Диаметр/размер резки трубы |
мм |
ⱷ10-ⱷ120, ⱷ10-ⱷ170, ⱷ10-ⱷ250 (опционально) |
|
Режущая голова с автофокусом и автоматическим регулированием высоты |
Швейцария |
RayTools BM110 (BEAM MOTION) для ≤4KW Procitec для ≥6KW |
|
Система резки |
ПО |
FSCUT CypCut 3000 TubePro |
|
Система для нестинга |
ПО |
TubesT 3D Nesting Software (постоянная лицензия) |
|
Патрон, поворотное устройство |
Пневматический патрон с автоматическим центрированием |
|
|
Поддержка трубы |
Пневматическое колесо |
|
|
Корпус станины |
Сварная трубная рама (сталь) |
|
|
Профессиональный охладитель |
Китай |
Hanli |
|
Серводвигатель и драйвер |
Япония |
YASKAWA sigma-7 |
|
Редуктор |
Япония |
SHIMPO |
|
Линейные направляющие |
Тайвань |
HIWIN |
|
Зубчатая рейка |
Тайвань |
YYC |
|
Электрические детали |
Франция |
Schneider |
|
Пневматика |
Япония |
SMC |
|
Автоматическая система смазки |
Китай |
GOLDKA |
|
Пылеотводящий вентилятор |
Воздушный вентилятор 1,5кВт включено |
|
|
Сменные запчасти |
10 защитных линз, 10 форсунок, 2 керамических кольца включено |
|
Автоматизация |
||
|---|---|---|
|
Длина загрузочной трубы |
мм |
6000 |
|
Загрузка круглой, квадратной, прямоугольной трубы в пределах |
мм |
100 |
ПРЕИМУЩЕСТВА:
- подходит для квадратных, круглых, прямоугольных, специальных форм труб диаметром 16 - 250мм
- пневматический патрон с полным ходом собственной разработки, интелектуальная идентификация и удерживания всех видов труб. Безопасный и эффективный
- облачная система ACME, основанная на сборе данных оборудования для лазерной резки в режиме реального времени посредством анализа больших промышленных данных для достижения интелектуальных возможностей обработки
- программное обеспечение для раскроя имеет функцию трехмерного моделирования, оно может отображать процесс резки на компьютере, улучшать искуственную эффективность
- экономия на производственные затраты, самые короткие хвосты до 65мм.
- в машину можно подать автоматическу систему подачи и три патрона в соответствии с фактическими потребностями заказчика

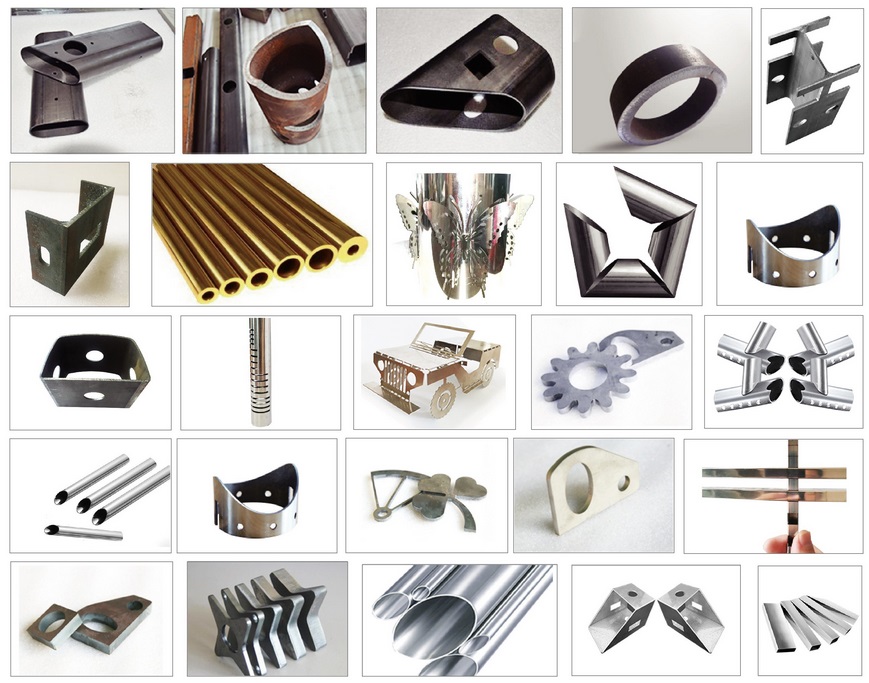

ОБРАЗЦЫ РЕЗА

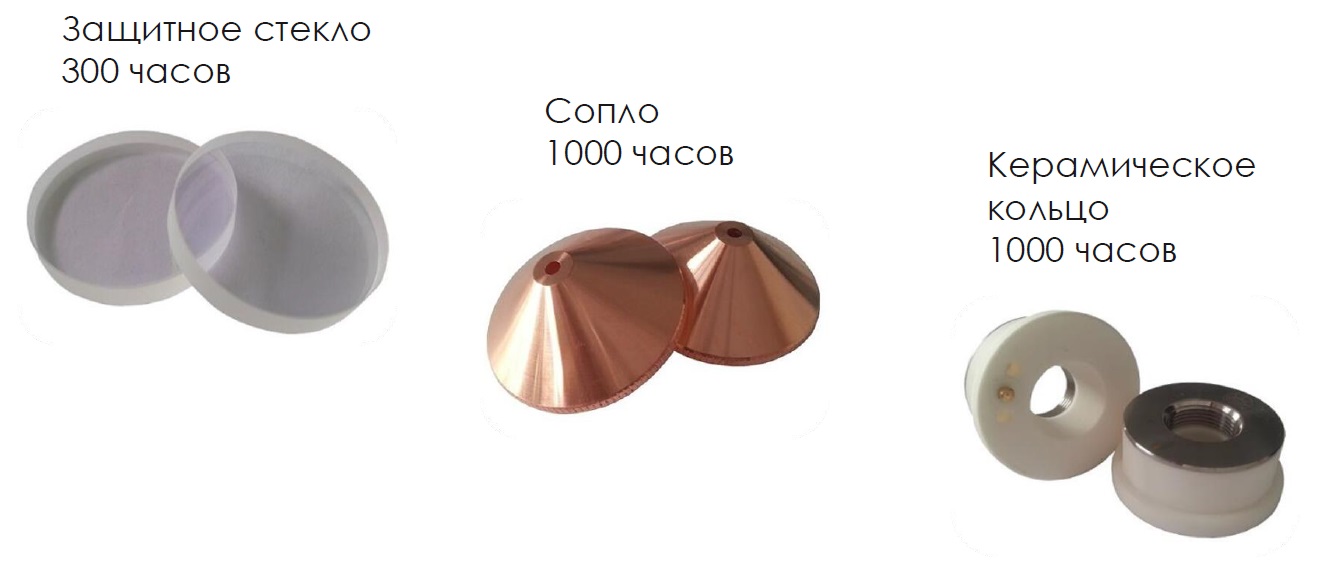

СМЕННЫЕ ЗАПЧАСТИ
